Le Light Board, littéralement le « tableau de lumière » est un outil très prisé par les youtubeurs car il permet de mettre en valeur les tracés réalisés en les rendant lumineux. Contrairement à d’autres objets de haute technologie, un Light Board peut se fabriquer avec un budget contraint, nous avons donc choisi de vous le présenter.

Le Light Board

Henri-Georges Clouzot, ce cinéaste génial a utilisé le principe du Light Board en filmant Picasso dessinant sur une vitre.

Le mystère Picasso
Clouzot a utilisé la technique du Light Board pour son film sur Pablo Picasso. Cette technique permet de voir en même temps l’auteur et son tracé.

Le principe est très simple. Il suffit de filmer la personne à travers une vitre. On peut voir ainsi la personne et ce qu’elle réalise.

L’utilisation astucieuse des règles de l’optique permet de donner l’impression que les tracés réalisés avec des feutres sont lumineux.

En effet, les rayons lumineux émis le long de la tranche d’une surface vitrée (en verre minéral ou plastique) sont « piégés » dans l’épaisseur du verre. La vitre est alors totalement transparente et rien ne laisse présager qu’elle est éclairée de l’intérieur. Par contre, si on réalise un tracé à l’aide d’un feutre effaçable (idéalement fluorescent) sur la surface de verre, le coefficient de réfraction du tracé fait que la lumière « s’échappe de sa prison de verre » et est émise à travers la couche d’encre. Le dessin s’illumine alors, donnant un aspect spectaculaire à ce qui a été dessiné.

Vous trouverez quelques détails sur le phénomène mis en œuvre dans cet article : https://www.louvainlearninglab.blog/le-tableau-lumineux-lightboard-dans-les-videos-pedagogiques/

Des exemples de cours réalisés avec un Ligth Board

Light Board

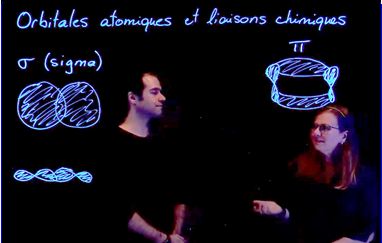

Le Light Board permet de voir en même temps la personne qui écrit et ce qu’elle écrit.

Un exemple valant mieux qu’un long discours, vous trouverez en lien deux vidéos montrant ce que peut donner un cours utilisant ce procédé.

https://youtu.be/GtQjAxF2Snw Orbitales atomiques et liaisons chimiques.
https://youtu.be/cAzs9FlZ3Yo Les 3 formes de la droite (Géométrie analytique). Un light Board réalisé à moindres frais avec du matériel de récupération.

Reconnaissez que ça a de l’allure et que c’est plus simple que de devoir mixer et monter deux images, une provenant d’une caméra et l’autre des éléments tracés.

À vos outils

Si vous n’êtes pas trop maladroit en travail manuel, la réalisation d’un Light Board est à votre portée pour un coût de réalisation raisonnable.

Il vous faudra :

Une surface transparente. Idéalement dans un verre très transparent, mais un plexiglas ou polycarbonate sera largement suffisant pour une réalisation « amateur » et surtout plus léger et moins fragile. Il vous faudra compter une centaine d’euros pour une dimension de la plaque de l’ordre de 70 x 100 cm.

Un ruban LED de la largeur de l’écran ou mieux deux rubans LED de la largeur de l’écran pour pouvoir en placer un en haut et un en bas de l’écran. Doubler le ruban LED permet une répartition plus homogène de la luminosité. Les perfectionnistes pourront même s’offrir l’équipement en LED de l’intégralité du pourtour du tableau. C’est une solution assez commode, car elle permet de n’avoir qu’un seul ruban qui fait le tour de la vitre. L’idéal est de choisir un ruban LED blanc et « dimmable », c’est-à-dire réglable en intensité. Certains modèles permettent d’ajuster la température de couleur de blanc chaud (environ 3200 °K) à blanc froid (environ 6000 °K). Le léger surcoût occasionné vous assurera de pouvoir obtenir toujours la meilleure qualité de lumière possible pour un excellent rendu de l’écriture. Comptez de l’ordre de 30 € pour un ruban de 6 mètres sécable, avec son alimentation et sa télécommande.

Un fond noir pour assurer un bon contraste des tracés lumineux. L’idéal est un tissu de velours noir. Ne pas hésiter à prendre un peu large pour être sûr de couvrir tout le fond en ayant une distance confortable entre la vitre et cet écran. Prévoir environ de doubler la longueur et la largeur de l’écran pour avoir les dimensions de la pièce de tissus nécessaire. Dans le cas d’un écran de 70 x 100, le fond de velours noir aura idéalement une dimension de 140 x 200. Il faudra prévoir pour lui un budget de l’ordre de 20 euros, car il n’est pas nécessaire de recourir à du tissu haut de gamme. On pourra rajouter des œillets ou un système de fixation pour pouvoir placer et enlever rapidement ce fond.

Voilà, votre Light Board est terminé. Le budget total est à ce stade d’environ 150 € si vous n’avez pas fait appel à de la récupération. Il vous faudra compléter le dispositif par différents éléments.

Un système de placement du Light Board. Une table recouverte de tissu noir qui peut aussi être du velours noir permettra la mise à la bonne hauteur de la vitre pour une utilisation assise. A priori, pour une installation temporaire, il n’est pas à prévoir d’investissement, sinon, une planche sur tréteaux fera l’affaire. Dans cette vidéo, on voit un astucieux système de fixation à l’aide de quatre équerres et de deux serre-joints. Si vous souhaitez l’utiliser debout, il vous faudra prévoir un support en conséquence. Il vous faudra sans doute faire preuve d’un peu d’imagination et de talent de bricolage. Si vous avez opté pour une vitre en verre, pensez au poids qui devra être supporté… Donc, le budget pour le support peut aller de zéro à une trentaine d’euros.

Un système d’éclairage pour le professeur. Aussi brillant et lumineux que soit le professeur, il faudra prévoir un système d’éclairage, sinon, il sera invisible, ce qui serait dommage après avoir réalisé tout ce dispositif pour le mettre en valeur. Idéalement, la lumière devra venir d’un peu plus haut que la tête du présentateur. C’est-à-dire qu’il peut être possible de placer cet éclairage sur la partie supérieure de l’écran. Un petit bout de ruban LED pourra rendre ce service, par exemple en couvrant la partie supérieure de la face orientée vers l’enseignant. On peut aussi privilégier un éclairage de côté en prenant garde qu’il ne se reflète pas sur la vitre du côté de la caméra. Pour bien faire les choses, il faudrait que la puissance de cet éclairage soit modulable. On pourrait adopter le même système de LED que pour le pourtour de l’écran afin de bénéficier des possibilités de réglage. Il peut être tentant d’utiliser la partie excédentaire du ruban LED, mais avec un seul dispositif de réglage, la variation de la luminosité de l’écran serait répercutée sur l’éclairage du professeur, ce qui ne sera pas optimal. Il faudra donc probablement rajouter une vingtaine d’euros pour cet éclairage.

Amélioration conseillée. Que le cadre soit en verre ou en plastique, il peut être intéressant de le munir d’un pourtour qui aura deux fonctions, protéger les bords de l’écran et maintenir en place le ruban LED. En effet, si le ruban LED est muni de double-face pour sa fixation, pour notre utilisation, ce n’est pas utile, dans la mesure où l’on va placer les diodes contre le champ de la vitre et non pas à l’opposé comme cela se fait généralement. En prenant un profilé (aluminium ou bois) en forme de U, on pourra coller le ruban dans la gorge du profilé et encastrer la vitre dedans. Ce sera particulièrement pertinent si on a opté pour l’équipement en LED de tout le pourtour de l’écran. Pour ceux qui ne sont pas très à l’aise pour découper un cadre, la finition du tour de l’écran pourra se faire à l’aide d’un ruban adhésif résistant. Le budget pour cette amélioration oscillera entre 2 € et 20 € selon la technique mise en œuvre.

Le budget total pour la réalisation d’un Light Board peut donc s’établir en fonction du matériel que vous récupérerez et des options choisies entre 100 et 250 euros. Cet investissement se trouvera rentabilisé si vous réalisez des capsules pédagogiques, car il vous sera d’une très grande utilité, même après le retour à la normale.
